4Wege Standbox Altstadt MK3

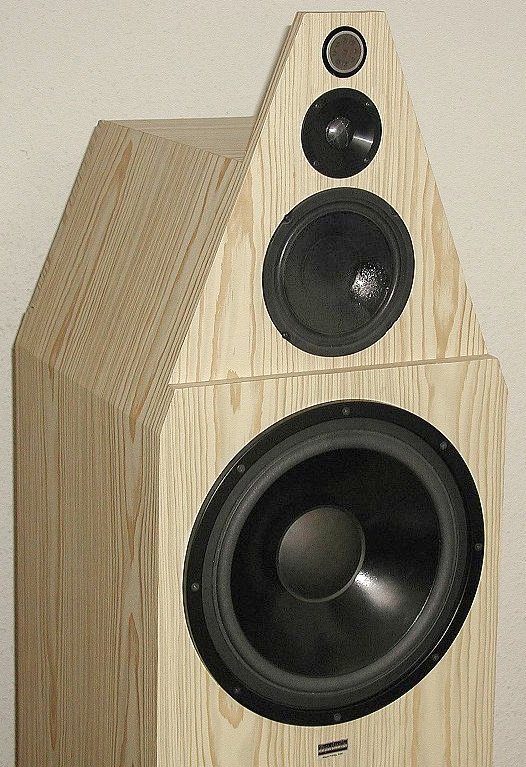

Diese 4 Wege-Lautsprecherbox mit ihrem etwas
ungewöhnlichen Design
verfügt über einen sehr großen Übertragungsbereich. Sie arbeitet im Bass schon ab ca.
16 Hz mit recht hohem Schalldruck und erreicht im oberen Bereich eine Frequenz von ca. 30
kHz.
Eigentlich besteht die Box aus zwei Teilgehäusen, dem Tiefbass- und dem Tiefmittelbass-Gehäuse.
Den extremen Tiefbass erreicht sie durch ein wohldimensioniertes
geschlossenes Gehäuse mit ca. 136 Litern Volumen. Das

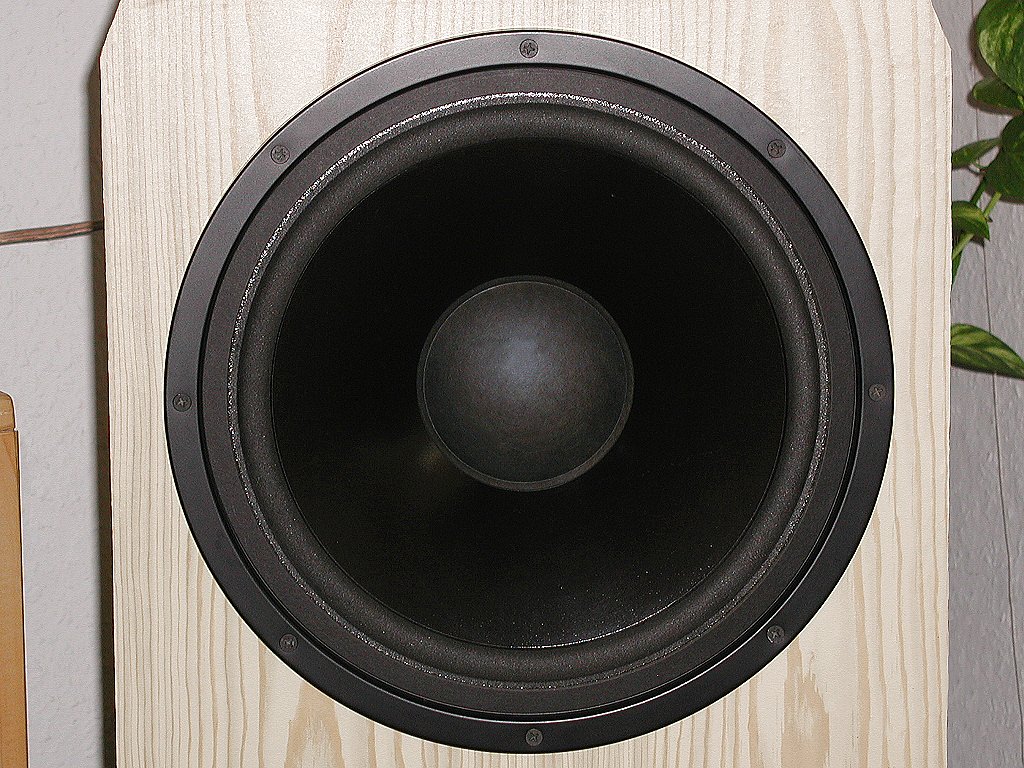

ist gar nicht mal so übertrieben. Der 330 mm Bass (rechts im Bild) mit einer sehr leichten
und weich aufgehängten Kunststoffmembrane arbeitet bis 80 Hz. Seine Sicken
bestehen aus Schaumstoff. Obwohl er nur einen verhältnismäßig kleinen
Magneten hat, produziert er doch einen erstaunlich hohen Schalldruck und das
auch noch recht linear. Seine große Membranfläche erlaubt den tierisch tiefen
Bass.
Der
170 mm CAT Konus-Tiefmitteltöner
mit beschichteter und geprägter Papiermembrane arbeitet von 80 Hz bis 1700 Hz.
Bei diesem Chassis ist der "Dome" negativ, d. h. konkav ausgelegt.
Auch die Sicke ist hier negativ ausgelegt. Auf dem Bild sieht das evt. etwas
anders aus, was aber teuscht. Eigentlich ist er ein reiner Basstreiber, aber in
dieser Box wird er in "seinem Element" betrieben, das bedeutet, er
bekommt den Frequenzbereich zugeteilt, den er am besten wiedergibt.
Ab 1700 Hz bis 6500
Hz übernimmt ein 28mm Kalotten- Mittelhochtöner von Peerless mit einer steifen Metallkalotte den
Job. Sein Vorteil ist, das er auch noch relativ niedrige Frequenzen bis hinunter
zu 1700 Hz recht sauber übertragen kann. Das kommt wiederum dem Tiefmittelton
sehr entgegen, da dieser dann nicht zu hoch betrieben werden muß. Dieser
Kalottenhochtöner kann zwar den Frequenzbereich bis ganz nach oben alleine
schaffen, aber er neigt dann zu Unlinearitäten, weshalb er ab 6500 Hz von einem
zusätzlichen Bändchenhochtöner abgelöst wird.
Ab 6500 Hz macht ein Bändchenhochtöner mit
ungewöhnlich hohem Wirkungsgrad bei dennoch äußerst sauberem Klang seinen Job.
Seine sehr geringen Abmessungen von nur 49 mm machen ihn auch sehr interessant.
Nähere, detailierte Beschreibungen über diesen wirklich guten Hochton kann man
in dem Link "Rundbändchen"
erfahren.
Alle Übergange in den Frequenzbereichen sind in 12dB / Oktave mit Besselcharakteristik ausgelegt. Diese Charakteristik ist zwar nicht so steil, wie die der Tschebyscheff oder Butterworth Filter, dafür verläuft aber der Frequenzgang des Besselfilter wesentlich linearer, was mir persönlich wichtiger erscheint. Ein weiterer Vorteil des Besselfilters ist seine homogenere Klangeigenschaft, da hier das Impulsverhalten doch um einiges besser ist. Das wiederum führt zu einer kürzeren Einschwingzeit und weniger Überschwingen.
Die gesamte Box hat einen hohen Wirkungsgrad,
so daß man sie schon mit
wenig Verstärkerleistung betreiben kann. Wenn sie jedoch mit mehr
Verstärkerleistung befeuert wird, lebt sie eigentlich erst so richtig auf und
zeigt, was in ihr steckt. Ich habe sie schon mit dem Crescendo
3 bis an seine Leistungsgrenzen betrieben, ohne das hier irgendwelche
Probleme aufgetreten wären.
Die gesamte Box steht auf hervorragend dämpfenden 60 mm Gummifüßen mit großer Auflagefläche, damit eine ausreichende Entkoppelung vom Fußboden gewährleistet ist. Diese sind eine höchst interessante Alternative zu den relativ teuren Spikes. Die Tragfähigkeiten dieser Füße liegen bei 50 kg / Fuß, was gerade bei so großen und schweren Boxen, wie dieser, sehr entscheidend ist.
Im
abgeschrägten Gehäuseteil oberhalb des Bass befindet sich neben dem
Tiefmittelton auch noch die oben beschriebene zweiteilige Passivweiche. Die Rückwand des
oberen
Gehäuses ist für evt. Trimm- oder Veränderungsmaßnahmen abnehmbar. Sie ist
für den kleineren Bass trotzdem luftdicht. Das Anschlußterminal mit seinen
großen Polklemmen ist schon für Bi-Amping vorgesehen. In dem Fall werden
einfach die beiden Metallbrücken entfernt und die getrennten Leitungen der
beiden Wege angeschlossen.
Technische Daten:
Nennleistung | 120 Watt |
Spitzenleistung | 180 Watt |
Impedanz | 8 Ohm |
Frequenzbereich | 15 - 30000 Hz |
Frequenzübergänge | 80 / 1700 / 6500 Hz |
Abmessung B x H x T | 380 x 1280 x 400 mm |
